Membuat saluran pembuangan pada printer canon mp 140 (pembongkaran)

TryPrint blog‘s solusi printer terpercaya. salam sukses untuk kita semua.

Alhamdulilah,kali ini admin akan memposting sesuatu yang mudah-mudahan bisa membantu/bermanfaat untuk semua. masih mengenai masalah printer,sebelumnya admin sudah pernah memposting bagaimana cara memasang infus pada printer canon mp 140 kali ini admin  akan memposting cara membuat pembuangan printer canon mp 140 disertai gambar juga.

Pembongkaran ini juga sebenarnya bukan untuk membuat saluran pembuangan saja,tetapi juga bisa untuk mengatasi penarik kertas yang bermasalah,kertas nyangkut,pergantian spare part yang rusak dll,yang akan admin posting pada kesempatan yang lain.
okeh agan/aganwati semua langsung saja keTKP (Tempat kejadian penginfusan hehehe).

1.mulai dari yang pertama,lepas penutup casing depan dengan menekan spinya.

2.lepas 6 baut dibagian depan.3 baut disebelah kanan dan 3 baut dibagian kiri.lihat gambar.

bagian kiri

bagian kanan

3.lepas 4 baut yang ada dibelakang printer 2 dikanan dan 2 dikiri.











4.lepas penutup bagian kanan maupun kiri printer.lihat gambar.

5.lepas 2 baut scaner kanan dan kiri.

6.lepas baut kabel scaner dan baut sensor scaner.

7.angkat scaner dan balikan scaner kebelakang,jangan lupa melepas kabel scaner (berwarna putih) yang menempel pada body printer.usahakan tatakan scaner sejajar sama tinggi dengan printer,penting jangan pernah mencabut kabel scaner karena bisa mengakibatkan printer eror.

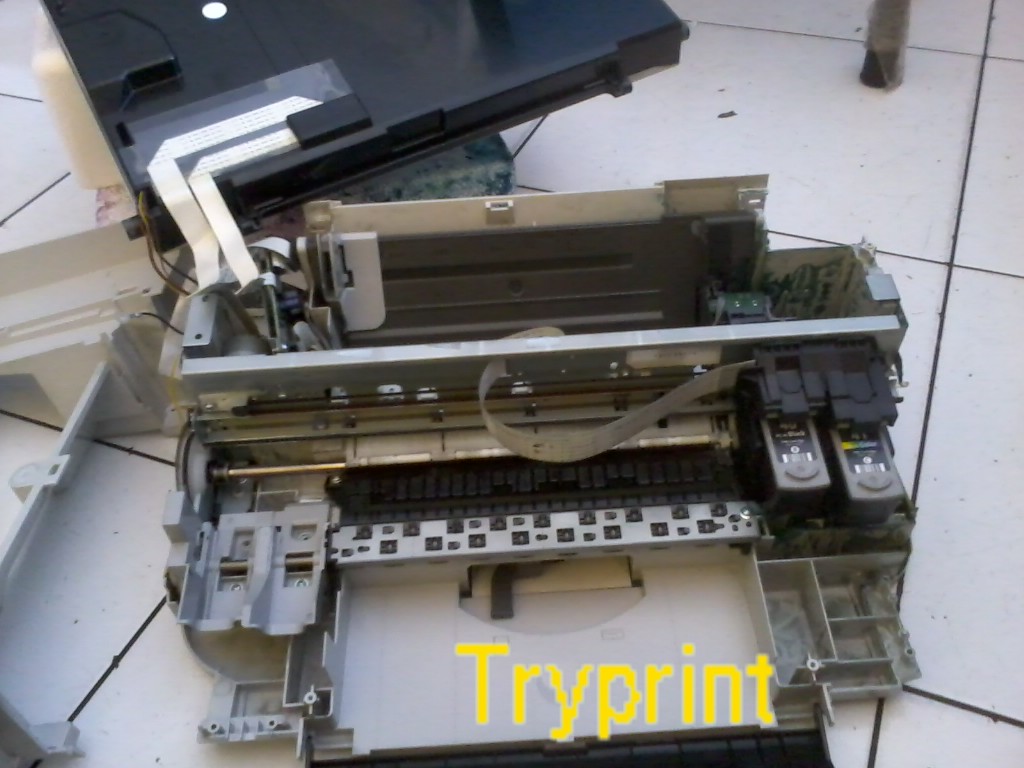

8.lepas body printer.lihat gambar.

9.lepas tatakan kertas dengan mencongkelnya,pegasnya jangan lupa.

10.lepas 6 baut pengikat rel carried.lihat gambar.

baut mainboard

11.lepas baut mainboard dan lepas 5 pegas penyetabil kertas.lihat gambar.

12.lepas baut penarik kertas dan dudukan roler penarik kertas.

13.angkat dan geser rel carried,usahakan head carried berada di sebelah kanan.

14.lepas 3 baut mekanisme pompa pembuangan.

15.setelah terlepas,balik mekanisme pompa pembuangan dan agan akan menemukan selang pembuangan,yang satunya lebih panjang

sekian dulu gan  posting membuat saluran pembuangan pada printer canon pixma mp 140 langkah pemasangan berkebalikan dari langkah pembongkaran.

selamat mncoba,
semoga membantu
